FS系列閥式避雷器
-
一、用途
FS系列閥式避雷器用作保護配電變壓器和電纜頭等電氣設備免受大氣過電壓的損害。它適用于：
1、室內和室外：使用地點環境溫度-40℃～+40℃。
2、使用地點海拔高度不超過1000m，高于1000m地區，采用高原型避雷器。
3、安裝地點可能出現相對地最高工頻電壓不應大于避雷器的額定電壓。
它不適用于：有嚴重污穢和劇烈振動的地方。
二、結構和性能
FS系列避雷器由火花間隙和閥片呈單柱疊裝在瓷套內，瓷套兩端用橡皮密封。為安裝和接線設有鐵夾及接線螺栓。
FS8系列避雷器為FS4系列避雷器的改型產品，其內部結構、電氣特性與FS4系列相同，但具有以下特點：
(1) 產品內部充入高純度干燥氮氣，防止電暈產生臭氧，從而保證產品性能穩定。
(2) 上部金屬蓋改用瓷蓋式結構，解決了上部鐵蓋銹蝕問題。
(3) 采用特種螺栓從瓷套上端芽出接線，代替焊工金屬上的接線端子，避免接線端子脫焊。
(4) 瓷套上端采用雙層橡皮密封，保證密封性能可靠。
高原避雷器瓷套與鐵蓋采用金屬與瓷件焊接密封，具有優良的密封性，因此可適用于任何海拔高度的地區。
三、使用條件
□ 環境溫度為±40℃
□ 海撥高度不超過1000ｍ
□ 電力系統頻率50Hz或60Hz
□ 安裝地點最大風速為35m/s
四、技術標準
該系列避雷器性能符合國家標準“GB7327-87交流系統用碳化硅閥式避雷器”的要求，其主要性能見特性表。

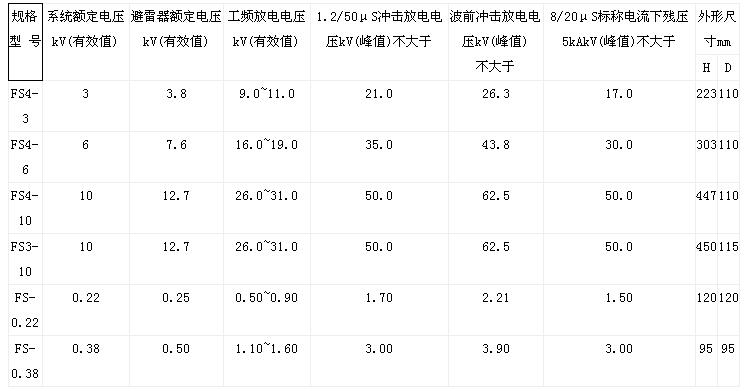

五、技術參數
六、使用注意事項
1、避雷器在運行前后應做預防性試驗，在運行中的避雷器每隔1～2年應做一次，其項目有：
(1) 泄露電流的測量，于避雷器兩端加以特性表中所規定的直流電壓（直流電壓的脈動不大于±1.5%），流過避雷器的泄露電流應符合特性表的規定。
(2) 絕緣電阻試驗：用2.5kV搖表來測量其絕緣電阻，阻值不作規定，但每次試驗結果應相近。
(3) 工頻放電電壓測量：在避雷器端加以50Hz交流電壓，在能正確讀出電壓數值的前提下，從零值起均勻升壓到避雷器放電止。放電時流過避雷器的電流應限制在0.2～0.7A，放電后應在0.5s內切斷電源。每只避雷器的測量次數不得少于3次，每次測量的時間間隙不得少于10s，其值應符合特性表中的規定。
2、在運輸和貯存時，應將避雷器正置立放。
3、在運行中，避雷器原有刷漆部分應每隔1-2年刷漆一次。
4、安裝時，避雷器頂端引線的水平拉力應不大于294N（30kgf）。
